概述

      無需外來能源的節能型控制閥用于氣體、液體和蒸汽 溫度≤ 350℃等介質的閥后壓力控制裝置

產品特點

      1- 維護量小，介質直接控制，無需外來能源的節能控制閥

       2- 不銹鋼波紋管（1）壓力平衡式，不平衡力小，靈敏度高

       3- 支持內取壓和外取壓

       4- 設定點范圍寬，可通過調節螺母方便的調整設定點

       5- 執行器與彈簧可隨意組配，從而實現多種調節范圍

       6- 對于高密封要求，使用軟密封閥芯

       7- 標準低噪聲閥芯 ----- 對于更高的降噪要求，可使用帶減 噪器的特殊型號

       8- 采用標準模塊化設計，三化水平高，通過組合件，可進 行多項組合控制。

    （1）DN ≥ 150 時，采用膜片平衡式。

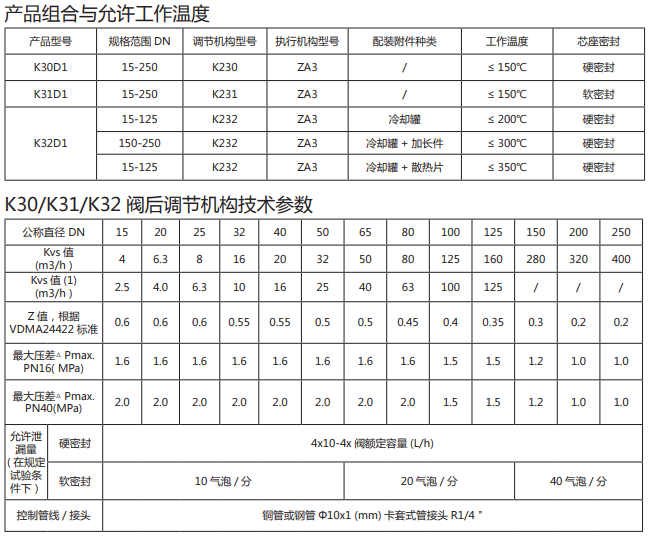

閥 體

型 式          流體壓力平衡型閥芯

公稱通經    DN15~250mm

公稱壓力    PN1.6 2.5 4.0 Mpa (ANSI 150 300Lb)

連接方式    法蘭 RF

材 質          WCB CF8 CF8M

閥內件

閥芯           硬密封 304 316 軟密封 KFM

閥座           CF8 CF8M

閥桿           304 316

閥 蓋

內裝壓力平衡機構，由以下零件組成：

DN15-125 由 316 波紋管 +304 平衡彈簧組合而成。

DN150-250 由 FKM 平衡膜片 +304 平衡彈簧組合而成。

通過“連接螺母”將調節機構與執行機構組合在一起， 拆裝十分便捷。

冷卻罐內充滿冷媒防止膜片老化（≥ 150℃時） 閥體加長件為高溫保護裝置（≥ 150℃時）內充滿冷媒

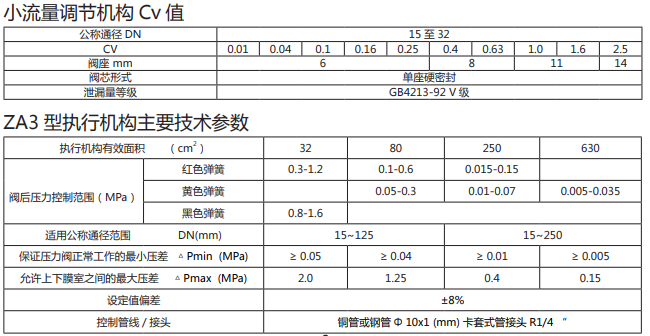

 執行機構膜盒

上下膜蓋為鋼板沖壓 膜片及 O 型圈全部采用優質 FKM 材料 四種型號執行器可滿足不同工況要求

設定彈簧

拆裝更換便捷，調節方便 可提供七種壓力設定范圍

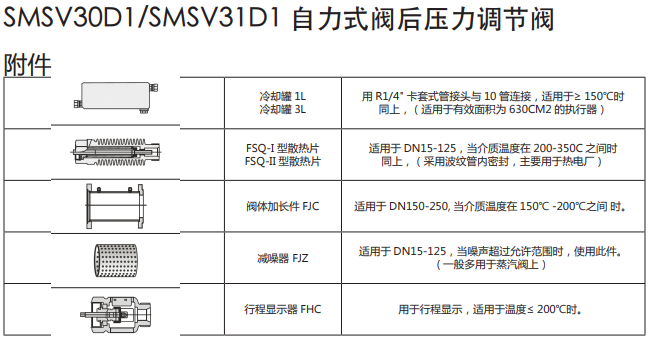

特殊類型

帶泄漏管接頭或雙膜片斷裂指示裝置 對有特殊清潔要求的工作環境，不用潤滑油 和潤滑脂 使用氣體和蒸汽介質時，如要求特別低的噪 聲時，應使用減噪器的閥門 對于有特殊防腐要求的，可提供 PTFE 膜片
