概述

        無需外來能源的節能型控制閥用于非腐蝕性液體、氣體和 蒸汽溫度≤ 300℃等介質的閥前壓力控制裝置。

產品特點

- 維護量小，介質直接控制，無需外來能源的節能控制閥

- 不銹鋼波紋管（1）壓力平衡式，不平衡力小，靈敏度 高

- 支持內取壓和外取壓

- 設定點范圍寬，可通過調節螺母方便的調整設定點

- 執行器與彈簧可隨意組配，從而實現多種調節范圍

- 對于高密封要求，使用軟密封閥芯

- 采用標準模塊化設計，三化水平高，通過組合件，可進 行多項組合控制。

（1）DN ≥ 150 時，采用膜片平衡式。

閥 體

型 式           流體壓力平衡型閥芯

公稱通經     DN15~250mm

公稱壓力     PN1.6 2.5 4.0 Mpa (ANSI 150 300Lb)

連接方式     法蘭 RF

材 質           WCB CF8 CF8M

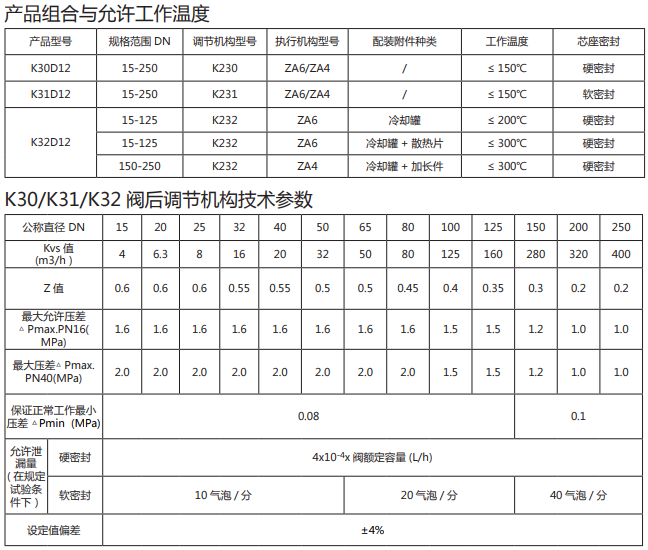

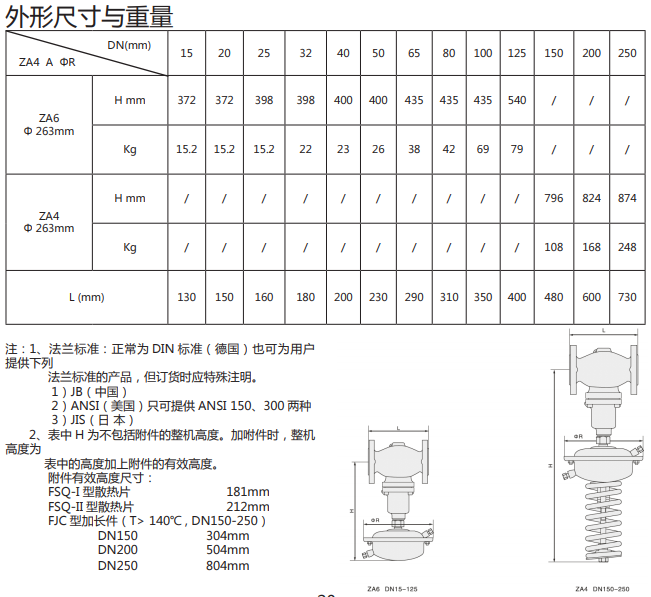

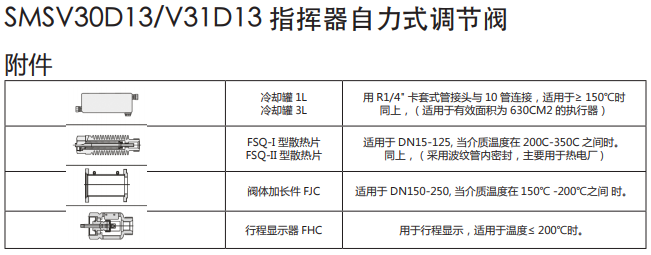

閥內件

閥芯            硬密封 304 316 軟密封 FKM

閥座            CF8 CF8M

闕桿            304 316

閥蓋

內裝壓力平衡機構，由以下零件組成： DN15-125 由 316 波紋管 +304 平衡彈簧組合而成。

DN150-250 由 FKM 平衡膜片 +304 平衡彈簧組合而成。 冷卻罐內充滿冷媒防止膜片老化（≥ 150℃時）

執行機構

膜盒

上下膜蓋為鋼板沖壓 膜片及 O 型圈全部采用優質 FKM 材料 四種型號執行器可滿足不同工況要求

設定彈簧

ZA4 型執行器拆裝更換便捷，調節方便 可提供五種壓力設定范圍

指揮器

殼體

氣動座      2Cr13

缸 體        2Cr13

法 蘭        2Cr13

內件

閥 芯：     304 + F4

密封圈：   FKM

閥 桿：     2Cr13

壓力平衡元件

波紋管 316 平衡彈簧 60Si2Mn 可提供五種壓力設定范圍

通過調節螺釘和針閥來設定閥后的壓力

特殊類型

對有特殊清潔要求的工作環境，不用潤滑油和潤滑脂
