概述

       無需外來能源的節能型控制閥用于非腐蝕性液體、氣體和 蒸汽等介質工藝裝置的流量控制

產品特點

- 維護量小，介質直接控制，無需外來能源的節能控制閥

- 不銹鋼波紋管（1）壓力平衡式，不平衡力小，靈敏度 高

- 采用標準模塊化設計，三化水平高，通過組合件，可進 行多項組合控制。

（1）DN ≥ 150 時，采用膜片平衡式。

閥 體

型 式            流體壓力平衡型閥芯

公稱通經      DN15~250mm

公稱壓力      PN1.6 2.5 4.0 Mpa (ANSI 150 300Lb)

連接方式      法蘭 RF

材 質            WCB CF8 CF8M

閥內件

閥芯            硬密封 304 316 軟密封 FKM

閥座            CF8 CF8M

闕桿            304 316

閥蓋

內裝壓力平衡機構，由以下零件組成： DN15-125 由 316 波紋管 +304 平衡彈簧組合而成。

DN150-250 由 FKM 平衡膜片 +304 平衡彈簧組合而成。 冷卻罐內充滿冷媒防止膜片老化（≥ 150℃時）

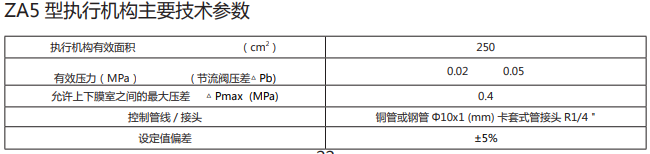

執行機構

膜盒

上下膜蓋為鋼板沖壓 膜片及 O 型圈全部采用優質 FKM 材料 兩種控制彈簧 (304) 設定了兩種有效壓力 可滿足不同工況要求

特殊類型

對有特殊清潔要求的工作環境，不用潤滑油和潤 滑脂

節流閥組件

節流閥體 2Cr13 節流內件 2Cr13
